电镀废气处理设备焊接步骤及正确切割方法

电镀废气处理设备焊接步骤及正确切割方法

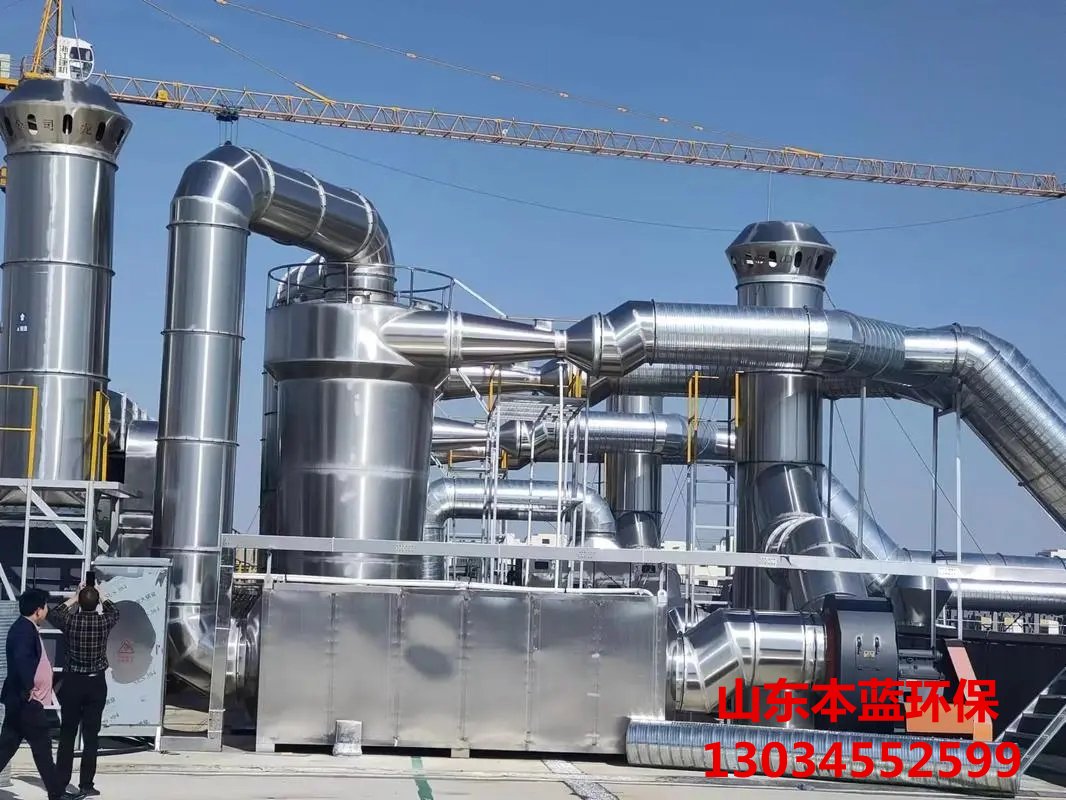

在电镀行业的生产流程中，废气处理设备起着至关重要的作用。而设备的制造过程中，焊接与切割是两项关键工艺，它们直接影响着设备的质量和性能。本文将详细介绍电镀废气处理设备的焊接步骤以及正确的切割方法，以确保设备的可靠性和有效性。



 一、电镀废气处理设备焊接步骤



 （一）准备工作

1. 材料与工具准备

     根据设计要求选择合适的金属材料，如不锈钢、碳钢等作为焊接母材。同时准备***相应的焊条、焊丝、保护气体（如氩气用于氩弧焊）以及焊接设备，包括电焊机、氩弧焊机等。确保所有材料和设备均符合相关标准和质量要求。

     清理待焊接部位的表面，去除油污、铁锈、氧化皮等杂质。可以使用砂纸打磨、钢丝刷清理或化学溶剂清洗等方法，以保证焊接接头的******结合。对于不锈钢材料，尤其要注意防止表面污染，因为污染物可能导致焊缝腐蚀。

2. 坡口加工

     根据板材厚度和焊接工艺要求，对工件进行坡口加工。常见的坡口形式有V形、X形、U形等。例如，较薄的板材可采用V形坡口，较厚的板材可能需要X形或U形坡口以增加焊接熔深。坡口的角度和尺寸应***控制，一般通过铣削、刨削或火焰切割等方式实现。加工后的坡口边缘应平整光滑，无毛刺和裂纹。

3. 组装定位

     将需要焊接的部件按照设计图纸进行组装，并使用夹具、定位销或其他辅助工具固定***位置。确保各部件之间的间隙均匀一致，错边量控制在允许范围内。对于复杂的结构，可以先进行预装配，检查整体尺寸和形状是否符合要求后再进行正式焊接。这一步的准确性直接影响到后续焊接质量和设备的装配精度。



 （二）焊接过程

1. 打底焊

     如果采用多层多道焊，***先进行打底焊。以手工电弧焊为例，引燃电弧后，使焊条在坡口内做轻微摆动，采用直线运条法或小幅度锯齿形运条法，保证根部焊透且背面成形******。焊接电流不宜过***，以免烧穿；但也不能太小，否则无法熔合******。在焊接过程中，要密切关注熔池的状态，及时调整焊条角度和速度。对于氩弧焊打底，则要控制***钨极与工件的距离和角度，保持氩气流量稳定，确保背面保护效果******，防止氧化。

2. 填充焊

     在打底焊完成后，进行填充层的焊接。这一层的目的是为了填满坡口并增加焊缝的高度。此时可以适当增***焊接电流和焊条直径（或送丝速度），提高焊接效率。运条方式可根据具体情况选择月牙形、三角形等，使焊缝与母材充分融合。每一层填充焊后，要清除焊渣，检查是否有气孔、夹渣等缺陷，如有应及时修补。多层填充时，层间温度应控制在合适范围内，避免过热导致晶粒粗***影响力学性能。

3. 盖面焊

     ***后一层为盖面焊，其主要作用是使焊缝表面光滑美观且具有一定强度。盖面焊时，焊条摆动幅度要加***，保证熔池边缘超过坡口棱边一定宽度，形成******的过渡。焊接速度要均匀稳定，避免出现咬边、未熔合等缺陷。对于外观要求较高的部位，还可以进行打磨修整，使焊缝与母材表面齐平光滑。在整个焊接过程中，要严格遵守焊接工艺规程，包括焊接顺序、方向、参数等规定，确保焊接质量稳定可靠。

 （三）焊后处理

1. 外观检查

     焊接完成后，***先对焊缝进行外观检查。查看焊缝是否整齐美观，有无漏焊、虚焊、咬边、气孔、裂纹等表面缺陷。对于发现的轻微缺陷可以进行打磨补焊处理；若存在严重缺陷，如贯穿性裂纹等，则需铲除重新焊接。同时检查焊缝余高是否符合标准要求，过高的余高可能会影响设备的安装和使用性能。

2. 无损检测

     根据设备的使用环境和安全要求，可能需要对焊缝进行无损检测。常用的无损检测方法有超声波探伤、射线探伤、磁粉探伤等。这些方法可以检测出内部隐藏的缺陷，如未熔合、夹渣、气孔等，确保焊缝的内部质量达到设计要求。无损检测结果应记录存档，作为产品质量追溯的依据。

3. 热处理（如有需要）

     某些情况下，为了消除焊接残余应力、改善焊缝组织的力学性能，需要进行焊后热处理。热处理的方式包括退火、正火、回火等。具体的热处理工艺参数（如加热温度、保温时间、冷却速度等）应根据材料的化学成分、厚度以及焊接结构的复杂程度等因素来确定。通过合理的热处理，可以提高设备的可靠性和使用寿命。



 二、电镀废气处理设备正确切割方法



 （一）机械剪切切割

1. 原理与适用场景

     机械剪切是利用剪刀式刃具对金属板材施加剪切力来实现切割的方法。这种方法操作简单快捷，适用于厚度较薄（一般在几毫米以内）、形状规则的板材下料。例如，在制作一些小型的法兰盘、管道配件时经常会用到机械剪切。其***点是生产效率高、成本低，但缺点是切口质量相对较差，存在一定的变形和毛刺。

2. 操作要点

     调整***剪切机的刀片间隙，使其略小于被切材料的厚度，以保证切口整齐。将被切材料平稳地送入剪切机的工作台，对准刀具位置后启动机器进行切割。在切割过程中，要保持材料的稳定推进速度，避免过快导致卡顿或过慢影响效率。切割完成后，及时清理切口处的毛刺，可采用锉刀修整或砂轮打磨等方式提高切口质量。



 （二）火焰切割

1. 原理与适用场景

     火焰切割主要是氧  乙炔焰切割，它是通过氧气与可燃气体（如乙炔）混合燃烧产生高温火焰预热金属，然后高压氧气流使金属剧烈氧化并吹除熔渣从而实现切割的目的。该方法适用于中厚碳钢板的切割，能够切割出较复杂的形状。不过，由于火焰切割会对切口附近的金属组织产生热影响区，导致材质性能发生变化，所以不适用于不锈钢等对耐热性要求较高的材料。

2. 操作要点

     点燃割炬前先检查气路是否畅通无泄漏，调节***氧气和乙炔的压力至合适范围。点火后调整火焰性质为中性焰或轻微氧化焰。将割嘴对准待切位置预热至亮红色后开启切割氧阀门开始切割。切割时沿预定线路匀速移动割炬，保持割嘴与工件表面垂直且距离适中。若遇到回火现象（火焰突然倒流入割炬甚至气管），应立即关闭氧气阀再关乙炔阀熄灭火焰重新点火操作。切割结束后关闭所有气体阀门清理现场。



 （三）等离子弧切割

1. 原理与适用场景

     等离子弧切割是利用高温高速的等离子体束熔化并吹除金属材料实现切割的技术。它具有切割速度快、精度高、可切割多种金属材料（包括不锈钢、铝及其合金等）的***点，广泛应用于各种厚度和形状的材料切割。尤其在切割薄板时***势明显，能够有效减少热变形。然而，等离子切割设备成本较高，且会产生一定的烟尘和噪声污染。

2. 操作要点

     根据被切材料的厚度和性质选择合适的电极喷嘴类型和电流***小。开机前检查设备的水冷系统是否正常工作以防止电极过热损坏。安装***工件并调整***割枪与工件的距离和角度。启动设备后先引燃等离子弧再缓慢切入材料开始切割。切割过程中保持稳定的速度和高度，注意观察切口质量及时调整参数。切割完成后关闭电源和气源等待设备冷却后再进行维护保养。



综上所述，电镀废气处理设备的焊接和切割工艺是保障设备质量和性能的关键环节。在实际生产中，操作人员必须严格按照规范的步骤和方法进行操作，同时注重细节控制和质量检验，才能确保制造出高质量的电镀废气处理设备，为环境保护和企业安全生产提供有力支持。
