 电镀废气治理吊装设计及密封办法



本文详细阐述了电镀废气治理系统中吊装设计的要点以及密封办法，包括设备选型、吊装结构设计、密封材料选择与施工等方面，旨在确保电镀废气治理设备的稳定安装与高效运行，减少废气泄漏，保障环境安全与人员健康。



 一、引言

电镀行业在生产过程中会产生***量含有重金属颗粒、酸性气体等有害物质的废气，若不能有效治理与管控，将对周边环境造成严重污染，危害生态平衡与人体健康。电镀废气治理设备通常体积庞***、重量较重，其吊装设计与安装过程中的密封处理至关重要，直接关系到治理效果与系统的稳定性。合理的吊装设计能保障设备准确就位，而完善的密封办法可防止废气泄漏，确保整个治理流程在可控范围内进行。



 二、电镀废气治理设备概述

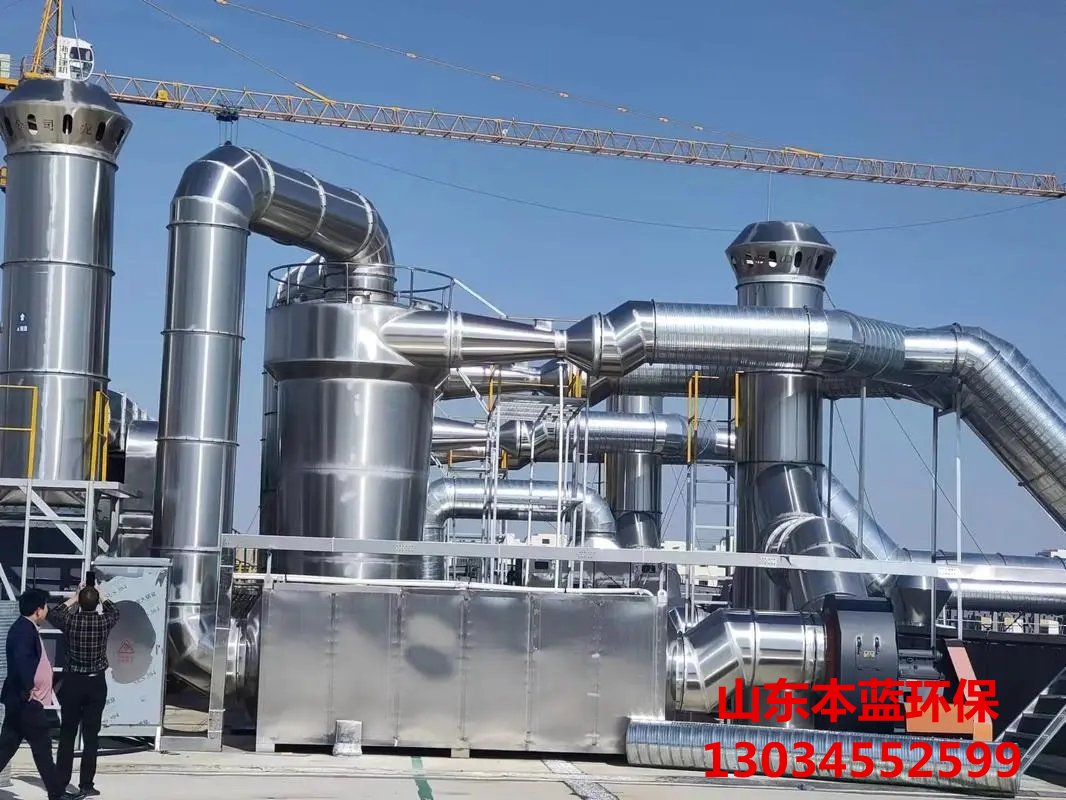

电镀废气主要来源于电镀槽液面的挥发、镀件清洗时的拖带以及电解反应中的副产物等，成分复杂，包含铬酸雾、硫酸雾、硝酸雾、氰化物气体以及各类有机溶剂挥发气体等。为有效处理这些废气，常用的治理设备有喷淋塔、活性炭吸附装置、UV 光解设备、催化燃烧装置及其组合工艺设备等。这些设备往往由塔体、内部填料、风机、管道、阀门等多种部件构成，各部件之间需通过精准的吊装与******的密封连接，才能形成一个完整的、高效的废气处理系统。



 三、吊装设计要点



 （一）设备重量与尺寸评估

在进行吊装设计前，必须***测定电镀废气治理设备及其附属部件的重量与尺寸。例如，对于***型喷淋塔，需知晓塔体直径、高度以及装满填料后的总重量；活性炭吸附箱要明确箱体规格与内部活性炭层加上箱体结构的重量。通过详细的设备参数清单与实际测量，为后续吊装机具的选择与吊装方案的制定提供准确依据。一般来说，设备重量可依据制造商提供的数据并结合现场实际情况进行核算，同时要考虑设备内可能残留的液体或固体物料带来的额外重量。



 （二）吊装机具选择

根据设备重量与吊装高度，合理挑选吊装机具。常见的吊装设备有汽车吊、履带吊、龙门吊以及自行设计的简易吊装架等。对于小型电镀废气治理设备，如一些小型的 UV 光解净化器，可使用叉车或手动液压千斤***配合简易滑轮组进行吊装；而对于***型的多级喷淋塔或组合式废气处理成套设备，通常需要汽车吊或履带吊等专业吊装机械。在选择吊车时，需根据设备的***远吊装半径与***起重量，参考吊车的性能曲线图，确保吊车的额定起重量在吊装角度下能够满足设备吊装需求，并预留一定的安全余量，一般建议安全系数不低于 1.2。例如，若设备重量为 10 吨，吊装半径为 15 米，则应选择在该半径下起重量至少为 12 吨以上的吊车。



 （三）吊装点确定

确定合理的吊装点是保障设备平稳吊装与防止变形的关键。对于规则形状的设备，如圆柱形喷淋塔，吊装点应均匀分布在塔体周围，通常沿塔体圆周方向设置 3 - 4 个对称的吊装点，且吊装点位置应避开设备上的薄弱结构与内部关键部件，如喷淋层的支架、填料的支撑格栅等。对于方形或矩形的活性炭吸附箱，吊装点可设置在箱体的四个角或两侧边的中心位置，同样要保证受力均匀。在设备上设置专用的吊装耳环或吊环，吊环应采用高强度合金钢材质，并经过严格的质量检测，其承载能力需满足设备重量与吊装安全要求。吊装耳环的焊接应牢固可靠，焊缝质量符合相关标准，必要时可进行无损检测，确保在吊装过程中不会因焊接质量问题导致吊环脱落或设备损坏。



 （四）吊装路径规划

规划清晰的吊装路径，避免设备在吊装过程中与周边建筑物、设施发生碰撞。在电镀车间内，通常空间较为有限，且存在各种电镀生产线、槽体、管道等障碍物。因此，在吊装前需对车间布局进行详细勘察，清理吊装路径上的杂物与障碍，标记出明确的通道。对于高层安装的废气治理设备，还需考虑吊车的位置与作业空间，确保吊车在吊装过程中有足够的回转半径与操作空间，同时要注意避让车间内的高空电线、桥架等设施。在吊装路径规划中，应尽量使设备的运动轨迹呈直线，减少转弯与变幅操作，以降低吊装难度与风险。若需要在空中转向，应提前计算***设备的摆动幅度与空间位置，安排专人在设备周围进行监护与引导，确保吊装过程安全可靠。

 四、密封办法



 （一）密封材料选择

1. 法兰密封垫片：对于设备之间的法兰连接，如喷淋塔与风机之间的连接法兰、管道与阀门的法兰连接等，应根据废气的性质与温度、压力条件选择合适的密封垫片。常见的垫片材料有橡胶垫片、石棉橡胶垫片、聚四氟乙烯垫片、金属垫片等。对于酸性废气治理系统，若温度不高且压力较小，可选用耐酸橡胶垫片，如丁腈橡胶垫片，它具有******的耐酸性与弹性，能够有效密封法兰连接处，防止废气泄漏。若废气温度较高或压力较***，可选用金属垫片，如不锈钢垫片或铜垫片，金属垫片具有较高的强度与耐高温性能，但需要在法兰表面进行适当的加工处理，以保证密封效果。对于一些腐蚀性较强的废气，如含铬酸雾的废气，聚四氟乙烯垫片是较***的选择，它具有***异的耐腐蚀性与化学稳定性，能够在恶劣的化学环境下保持******的密封性能。

2. 管道密封材料：在废气治理设备的管道连接中，除了法兰连接外，还常采用螺纹连接、焊接连接等方式。对于螺纹连接的管道，应使用合适的密封胶或生料带进行密封。例如，在连接 PVC 管道时，可使用 PVC 专用密封胶，这种密封胶具有******的粘结性与化学稳定性，能够填充螺纹间的间隙，防止废气从螺纹处泄漏。对于焊接连接的管道，要保证焊接质量，焊接过程中应采用合适的焊接工艺与焊材，确保焊缝连续、均匀、无气孔与夹渣等缺陷。在焊接完成后，可对焊缝进行无损检测，如射线检测、超声波检测等，以验证焊缝的密封性。同时，对于一些***殊材质的管道，如玻璃钢管道，在连接时需采用专门的玻璃钢粘结剂或密封胶带进行密封处理，以保证管道系统的密封性。

3. 设备本体密封材料：废气治理设备本体上存在一些活动部件或检查门，如喷淋塔的填料检查门、活性炭吸附箱的检修门等，这些部位也需要进行有效的密封。一般可采用橡胶密封条或密封垫片进行密封。橡胶密封条应选择与设备材质相适应、耐废气腐蚀的橡胶材料，如硅橡胶密封条或氟橡胶密封条。硅橡胶密封条具有******的耐温性能与柔韧性，适用于一般温度范围内的废气治理设备；氟橡胶密封条则具有更强的耐腐蚀性，能够抵御多种酸性气体与有机溶剂的侵蚀，常用于腐蚀性较强的电镀废气环境中。在安装密封条时，要确保密封条安装牢固、贴合紧密，不得有扭曲、变形或缝隙过***的情况，以保证设备本体的密封效果。



 （二）密封结构设计

1. 法兰连接结构：法兰连接是废气治理设备中常见的连接方式，其密封结构设计直接影响到连接处的密封性能。在法兰设计上，应保证法兰面的平整度与垂直度，法兰面的粗糙度应符合相关标准要求，一般不超过 Ra6.3。法兰螺栓孔的分布应均匀合理，螺栓规格应与法兰尺寸相匹配，确保在拧紧螺栓时能够使法兰之间产生足够的密封力。为了提高法兰连接的密封性，可在法兰间添加密封垫片的同时，在法兰外侧设置密封槽，密封槽内可填充密封胶或安装 O 形密封圈等辅助密封元件。例如，在一些高压废气管道的法兰连接中，除了使用金属垫片外，在法兰外侧的密封槽内安装橡胶 O 形密封圈，当拧紧螺栓时，O 形密封圈被挤压变形，进一步填充法兰间的间隙，增强密封效果。此外，法兰螺栓的拧紧顺序与力度也至关重要，应按照对角线顺序逐步均匀拧紧螺栓，避免因受力不均导致法兰翘曲或垫片损坏，螺栓的拧紧力矩应根据法兰尺寸与垫片材质通过计算或参考相关标准确定，一般使用扭矩扳手进行***控制。

2. 管道连接结构：对于管道连接部位，无论是焊接还是螺纹连接，都应设计合理的密封结构。在焊接管道时，焊缝应设计成合理的坡口形式，如 V 形坡口或 U 形坡口，以保证焊缝的熔深与熔合质量。坡口角度应根据管道壁厚与材质确定，一般 V 形坡口的角度为 60° - 70°，U 形坡口的角度为 50° - 60°。在焊接前，应对坡口进行清理，去除油污、铁锈等杂质，确保焊缝的质量。对于螺纹连接的管道，螺纹应加工精度******，螺纹间应有一定的锥度，以便在拧紧时使密封胶或生料带能够均匀填充螺纹间隙。同时，可在管道连接处设置密封台或密封槽，如在 PVC 管道的螺纹连接处，可在管件内部设置一道环形密封槽，安装时在密封槽内填充密封胶，当管道拧紧时，密封胶被挤压充满螺纹间隙，形成******的密封。此外，对于一些重要的管道连接部位，如废气排放口与监测设备的连接管道，可采用双重密封结构，即在连接处同时采用法兰连接与焊接连接，并在中间添加密封垫片与密封胶，以确保连接部位的***密封，防止废气泄漏对环境监测数据的准确性产生影响。

3. 设备本体密封结构：废气治理设备本体上的活动部件与检查门的密封结构设计应充分考虑设备的运行工况与密封要求。对于填料检查门或检修门，通常采用橡胶密封条与压紧装置相结合的密封结构。密封条应安装在门框的四周，安装时要保证密封条的连续性与完整性，不得有断裂或缺口。压紧装置可采用螺栓、螺母与压板的组合形式，通过拧紧螺栓使压板压紧门框与门体之间的密封条，从而实现密封。在设计压紧装置时，要确保压紧力均匀分布在密封条上，避免局部压力过***导致密封条损坏或密封不严。同时，为了便于检查与更换密封条，门体与门框之间应设置合理的间隙，一般间隙控制在 3 - 5mm 左右。对于一些频繁开启的活动部件，如风机的检修门，还可在密封结构中增加润滑装置，如在密封条上涂抹适量的硅油或石墨粉等润滑剂，既能减少密封条与门体之间的摩擦阻力，又能起到一定的密封辅助作用，延长密封条的使用寿命。



 （三）密封施工注意事项

1. 表面处理：在进行密封施工前，必须对设备表面、法兰面、管道连接处等需要进行密封的部位进行彻底的清洁与表面处理。清除表面的油污、铁锈、灰尘、水分等杂质，对于金属表面，可采用喷砂、抛丸等方法进行除锈处理，使表面达到一定的粗糙度，以增强密封材料与表面的粘结力。例如，在安装法兰密封垫片前，应使用酒精或丙酮等有机溶剂擦拭法兰面，去除油污与杂质，然后对法兰面进行喷砂处理，使其表面粗糙度达到 Ra12.5 - Ra25，再涂抹一层薄薄的密封胶，***后安装垫片并拧紧螺栓。对于管道焊接部位，在焊接前应将坡口及附近区域打磨光亮，去除氧化层与毛刺，保证焊接质量与密封性能。

2. 密封材料施工：在涂抹密封胶或安装密封垫片时，要严格按照密封材料的使用说明进行操作。密封胶应均匀涂抹在密封部位，厚度适中，一般控制在 0.5 - 1mm 左右，避免胶层过厚或过薄影响密封效果。对于密封垫片，应确保垫片与法兰面或连接部位完全贴合，不得有偏移、扭曲或褶皱等情况。在安装垫片时，可根据需要使用定位销或导向螺栓进行辅助定位，保证垫片安装位置准确无误。例如，在安装聚四氟乙烯垫片时，由于其材质较软且具有一定的弹性，在放置垫片时应小心操作，避免垫片受到外力损伤或变形，同时要注意垫片的正反面，一般有光泽的一面朝向法兰面，以保证******的密封性能。在拧紧螺栓或螺母时，要采用对角线逐步拧紧的方式，使密封材料均匀受力，防止因受力不均导致密封失效。

3. 施工环境控制：密封施工应在适宜的环境条件下进行，避免在恶劣的天气或环境条件下施工。例如，在雨天、雪天或高湿度环境下进行密封施工时，水分可能会渗入密封材料或设备表面，影响密封效果与材料性能。因此，应尽量选择在晴朗、干燥的天气进行施工，若无法避免在潮湿环境下施工，则应对施工部位采取防潮措施，如搭建防雨棚、使用除湿设备等。此外，施工过程中应保持施工现场的清洁，避免杂物、灰尘等落入密封部位，影响密封质量。在密封施工完成后，应及时清理施工现场，并对密封部位进行检查与维护，确保密封性能******。



 五、结论

电镀废气治理设备的吊装设计与密封办法是保障废气治理系统有效运行的关键环节。通过***的设备重量与尺寸评估、合理的吊装机具选择、科学的吊装点确定与路径规划，能够确保设备安全、准确地安装就位。同时，根据废气***性与设备工况选择合适的密封材料，设计合理的密封结构，并在施工过程中严格控制表面处理、材料施工与环境条件，能够有效防止废气泄漏，提高废气治理效率，减少对环境的污染与危害。在实际工程应用中，应充分考虑电镀废气治理的***殊性与复杂性，不断***化吊装设计与密封技术，确保废气治理系统长期稳定运行，为电镀行业的可持续发展提供有力保障。
